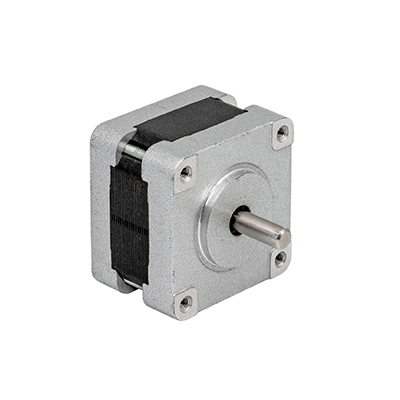

Motor pas cu pas cu 4 fire

Parametru tehnic

Articol	Specificații
Precizia unghiului pasului	±5%
Precizia rezistenței	±10%
Precizia inductanței	±20%
Creșterea temperaturii	80K max.
Temperatura ambientala	-20 grad ~+50 grad
Resiztenta izolarii	100MΩMin.@ 500VDC
Rezistență dielectrică	Un minut @500VAC∙5mA Max.
Joc radial al arborelui	0.06Max.@450g
Joc axial arborelui	0.08Max.@450g



Specificație tehnică

Numarul modelului.	Polar	Evaluat Voltaj	Actual/ Fază	Rezistenţă/ Fază	Inductanţă/ Fază	Deținere Cuplu		# de Oportunitati	Rotor inerţie	Greutate	Lungime
		V	A	Ω	Mh	Oz-in	kgf · cm		g∙ cm2	Kg	milimetru
39H031H-0654	Bipolară	4.6	0.65	7	11	25	1.8	4	18	0.17	31







Curba de cuplu de tragere













































FAQ

Î: Ce factori ar trebui luați în considerare atunci când alegeți un motor pas cu pas?

R: Atunci când alegeți un motor pas cu pas, trebuie luați în considerare mai mulți factori pentru a vă asigura că este potrivit pentru aplicația dorită. Iată câțiva factori cheie de luat în considerare:

1. Cerință de cuplu: Determinați cuplul necesar pentru aplicația dvs., ținând cont de cerințele de sarcină și de accelerație/decelerație. Asigurați-vă că motorul pas cu pas selectat poate oferi un cuplu adecvat pentru a satisface aceste cerințe.



2. Rezoluția pasului: Luați în considerare nivelul dorit de precizie și rezoluția pasului necesară pentru aplicația dvs. Motoarele pas cu pas au diferite unghiuri de pas. Alegeți un motor care poate oferi nivelul necesar de precizie.



3. Cerințe de viteză: Evaluați intervalul de viteză necesar pentru aplicația dvs. Motoarele pas cu pas au limitări în funcționarea la viteză mare din cauza unor factori precum EMF înapoi și inerția rotorului. Asigurați-vă că motorul selectat poate atinge turațiile dorite, menținând în același timp un cuplu suficient.



4. Tensiune și curent nominal: Verificați tensiunea și curentul nominal al motorului pas cu pas. Tensiunea nominală ar trebui să fie compatibilă cu sursa dvs. de alimentare, iar valoarea nominală a curentului trebuie să se potrivească cu capacitatea driverului dvs. de motor. Funcționarea în intervalele specificate de tensiune și curent ajută la asigurarea performanței și longevității optime.



5. Dimensiunea și montarea motorului: Luați în considerare dimensiunea fizică și cerințele de montare ale motorului pas cu pas pentru a vă asigura că poate fi integrat corect în sistemul dumneavoastră. Verificați dimensiunile, dimensiunea arborelui și modelele găurilor de montare pentru a asigura compatibilitatea.



6. Factori de mediu: Evaluați condițiile de mediu în care va funcționa motorul pas cu pas. Luați în considerare factori precum temperatura, umiditatea și prezența prafului sau umidității. Alegeți un motor cu protecție adecvată sau luați în considerare carcase suplimentare sau măsuri de răcire, dacă este necesar.



7. Compatibilitatea controlerului: Asigurați-vă că motorul pas cu pas selectat este compatibil cu controlerul sau driverul dvs. de motor. Verificați tipul de interfață (de exemplu, pas/direcție, SPI) și protocolul de comunicare pentru a asigura o integrare perfectă cu sistemul dumneavoastră de control.



8. Cerințe specifice aplicației: Luați în considerare orice cerințe specifice ale aplicației dvs., cum ar fi nivelul de zgomot, fiabilitatea, ciclul de funcționare și orice caracteristici sau certificări specializate (de exemplu, conformitatea RoHS) care ar putea fi necesare.



Luând în considerare acești factori și potrivindu-i cu cerințele aplicației dumneavoastră, puteți selecta un motor pas cu pas care să răspundă nevoilor dumneavoastră de performanță și să se integreze bine în sistemul dumneavoastră.
