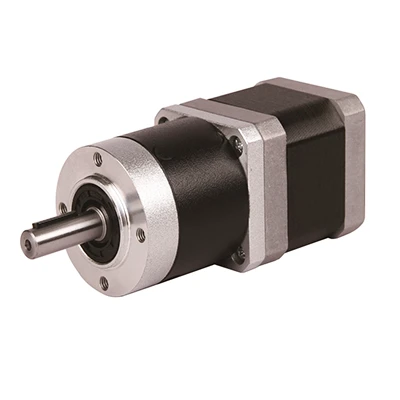

Motor pas cu angrenaj NEMA17
Motorul pas cu angrenaj NEMA17 are o dimensiune a cadrului de 42 mm x 42 mm și constă dintr-o cutie de viteze planetară economică cu un motor pas cu pas NEMA17. Disponibil în 7 modele standard, cel mai mare cuplu pe care îl pot atinge este de 6,9 kg.cm/95,8 oz-in. Având un interval de raport de reducere de la 3:1 la 225:1, intervalul de viteze de ieșire este între 13 rpm și 1000 rpm. Diferitele rapoarte de transmisie permit motorului să genereze un cuplu mai mare și să funcționeze la viteze mai mici, făcându-l excepțional de potrivit pentru aplicații care necesită un control fin și o forță substanțială.
- Livrare rapida
- Asigurarea calității
Personalizare disponibilă
Introducerea Produsului

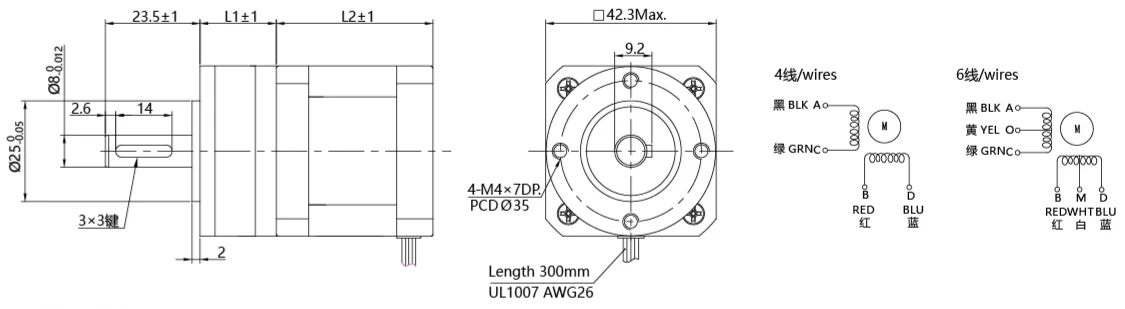

Dimensiune (unitate=mm)
Parametrul cutiei de viteze
| Etapă | O etapă | Două etape | Trei etape | ||||||||||||
| Raport de reducere | 3 | 4 | 5 | 7 | 9 | 10 | 15 | 25 | 28 | 45 | 50 | 100 | 125 | 180 | 225 |
| Sarcina nominală (Nm) | 3.5 | 10 | 15 | ||||||||||||
| Viteza nominală de intrare (rpm) | 3000 | ||||||||||||||
| Reacție (grad) | 0.8 grade Max | 1,6 grade max | 2,4 grade Max | ||||||||||||
| Lungimea L1 | 41 | 48.5 | 58 | ||||||||||||
Specificație tehnică
| numarul modelului | Polar | Lungimea motorului | Tensiune nominală | Curent/Fază | Rezistență/Fază | Inductanță/Fază | Cuplu de reținere maxim | |
| Bipolar | mm | V | A | Ω | mH | oz-in | kg.cm | |
| 42033H-0504C | 33 | 4.5 | 0.5 | 10.5 | 18 | 29.2 | 2.1 | |
| 42039H-1684C | 39 | 2.8 | 1.68 | 1.65 | 3.2 | 52.8 | 3.8 | |
| 42047H-1504C | 47 | 3.45 | 1.5 | 2.3 | 4.6 | 77.8 | 5.6 | |
| 42057H-1504C | 57 | 3.75 | 1.5 | 2.5 | 6.3 | 95.8 | 6.9 | |
| 42033H-0906C | Unipolar | 33 | 4 | 0.9 | 4.5 | 3.5 | 27.8 | 2 |
| 42039H-1206C | 39 | 4 | 1.2 | 3.3 | 3.2 | 42.1 | 3.1 | |
| 42047H-1206C | 47 | 4 | 1.2 | 3.3 | 2.8 | 50 | 3.6 | |
Observație: Clienții trebuie să furnizeze doar viteza și cuplul motorului finalizat, iar noi vom alege motorul și cutia de viteze potrivite pentru aplicația dvs..
FAQ
Î: Care sunt avantajele utilizării unui motor pas cu angrenaj?
R: Motoarele pas cu angrenaje oferă un cuplu îmbunătățit, un control precis al mișcării și o viteză redusă, făcându-le ideale pentru aplicații care necesită un cuplu ridicat la viteze mici. Ele îmbunătățesc precizia de poziționare, în special atunci când sunt combinate cu micro-pas, și pot compensa reacția. Motoarele cu angrenaje sunt eficiente din punct de vedere energetic, generează mai puțină căldură și simplifică adesea designul mecanic. Versatilitatea și rentabilitatea lor le fac potrivite pentru o gamă largă de aplicații, de la robotică la imprimante 3D. În plus, necesită întreținere minimă datorită construcției lor robuste.
Î: Există considerații de siguranță atunci când utilizați motoare pas cu angrenaje?
R: Da, siguranța este crucială atunci când utilizați motoare pas cu angrenaje. Asigurați-vă cablarea electrică adecvată, protejați piesele în mișcare, controlați temperaturile, implementați opriri de urgență, efectuați întreținere regulată, respectați limitele de sarcină, protejați împotriva interferențelor, operatorii de tren, luați în considerare mediul înconjurător și respectați standardele de siguranță relevante pentru a preveni accidentele și a asigura funcționarea în siguranță.
Î: Pot să vă vizitez fabrica înainte de a plasa comanda?
A: Sigur. Sunteți bineveniți să vizitați fabrica noastră. Vă rugăm să ne informați cu privire la planul dvs. de vizită înainte de a pleca din țara dvs. și vă vom ajuta cu indicații și, dacă este posibil, vă vom aranja ridicarea la ora stabilită. Așteptăm cu nerăbdare să vă cunoaștem personal și să vă arătăm facilitățile noastre.
Î: Care este timpul de livrare al produselor dvs.?
R: În general, timpul de producție al cutiilor noastre de viteze este de aproximativ 30-35 zile (pentru comenzi urgente, putem accelera). Timpul de transport depinde de metoda de transport pe care o aleg clienții noștri.
