24V 10000RPM 0,008Nm 8,5W 0,84A Ф22x40mm Motor DC fără perii
Numărul piesei producătorului: 22BL02103-0009-XXX
Dimensiunea cadrului: Ф22mm
Lungimea corpului: 40 mm
Tensiune nominală: 24V
Viteza nominala: 10000 RPM
Cuplu nominal: 0,008Nm
Putere: 8,5 W
- Livrare rapida
- Asigurarea calității
Personalizare disponibilă
Introducerea Produsului
Prezentarea produsului
Acest motor fără perii de 24 V are o dimensiune mică a cadrului de Ф22 mm cu o lungime scurtă a corpului de 50mm. Este disponibil la o viteză nominală de 10000 RPM, un cuplu nominal de 0,008 Nm și o putere de ieșire de 8,5 W. Acest 3-motor de curent continuu fără perii de fază poate funcționa bine într-o gamă largă de temperaturi de la -20 grade la 55 de grade , prezentând performanțe excepționale chiar și în condiții de mediu dificile. Având o clasă de izolație B, acest motor BLDC de mare viteză vă protejează siguranța sistemului de echipamente. Având avantajele vitezei mari și a zgomotului redus, acest motor BLDC poate fi aplicat în diverse aplicații, inclusiv ventilatoare miniaturale, robotică mică și alte sisteme care necesită un control precis și eficient al motorului.
Specificații generale
|
Tip de bobinaj |
stea |
|
Joc axial arborelui |
0.025 mm |
|
Temperatura ambientala |
-20 grade ~55 de grade |
|
Umiditatea mediului ambiant |
<85% ( without condensation ) |
|
MAX.Forță radială |
10N@10mm de la flanșă |
|
MAX.Forta axiala |
4N |
|
Clasa de izolare |
Clasa B |
|
Resiztenta izolarii |
100ΩMin.@500VDC |
Cablaj
|
Plumb nr. |
Culoare de plumb |
Indicator de plumb |
Funcţie |
Descriere |
|
1 |
roșu |
UL1061 28AWG |
VCC |
Tensiune de alimentare pentru senzori Hall |
|
2 |
Negru |
GND |
Pământ pentru senzori Hall |
|
|
3 |
Galben |
SALA A |
||
|
4 |
alb |
SALA B |
||
|
5 |
Albastru |
SALA C |
||
|
6 |
Portocale |
Faza A |
||
|
7 |
Verde |
Faza B |
||
|
8 |
Maro |
Faza c |
Specificație tehnică
|
Numarul modelului. |
Tensiune nominală |
Viteză |
Cuplu nominal |
Putere |
Curent nominal |
Nici-o viteza de incarcare |
Curent fără sarcină |
Rezistență/linie-linie |
Inductanță/linie-linie |
EMF constantă înapoi |
Lungime |
|
VDC |
rpm |
N.m |
W |
A |
rpm |
A |
Ω |
mH |
V/krpm |
mm |
|
|
22BL02103-0009-XXX |
24 |
10000 |
0.008 |
8.5 |
0.84 |
14000 |
0.17 |
6.6 |
1.2 |
1.7 |
40 |

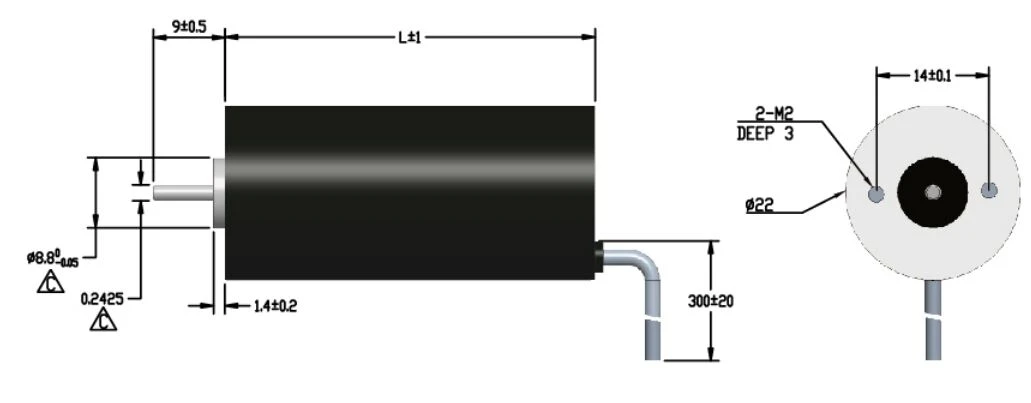

Dimensiunea mecanică
FAQ
Î: Pot fi utilizate motoarele BLDC cu surse de energie regenerabilă?
R: Da, motoarele BLDC pot fi utilizate cu surse de energie regenerabilă, cum ar fi panouri solare sau turbine eoliene. Eficiența și controlabilitatea lor le fac potrivite pentru diverse aplicații de energie regenerabilă, cum ar fi sistemele de urmărire solară sau turbinele eoliene mici.
Î: Motoarele BLDC necesită răcire externă?
R: Motoarele BLDC pot necesita mecanisme de răcire externe, cum ar fi ventilatoare, radiatoare sau răcire cu lichid, în special în aplicații de mare putere sau medii cu temperaturi ridicate. Răcirea eficientă ajută la menținerea performanței optime a motorului și previne supraîncălzirea.
Î: Pot fi utilizate motoarele de curent continuu fără perii în aplicații de joasă tensiune?
R: Da, motoarele fără perii DC (BLDC) pot fi utilizate în aplicații de joasă tensiune. Motoarele BLDC sunt proiectate pentru a funcționa eficient pe o gamă largă de tensiuni, inclusiv sisteme de joasă tensiune. Gama de tensiune specifică în care poate funcționa un motor BLDC depinde de proiectarea, construcția și aplicația prevăzută.
